Hệ thống xử lý sóng hài chủ động AHF & SVG
Triệt tiêu méo mó sóng hài • Nâng cao hệ số công suất Cosφ ≥ 0.99 • Bảo vệ dây chuyền sản xuất nhạy cảm.
IEEE 519-2022 // IEC 61000-4-30

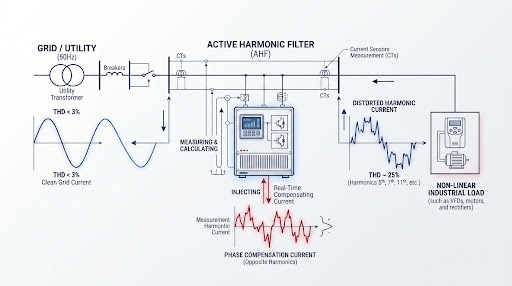

SCHEMATIC DIAGRAM & OPERATING PRINCIPLE
Sơ đồ nguyên lý bù dòng sóng hài chủ động
Thuật toán phân tích biến đổi Fourier thời gian thực (FFT) trên vi xử lý DSP kết hợp mô-đun công suất 3-Level IGBT Coepower bơm dòng bù triệt tiêu dòng hài tức thời.
Đo Lường & Phân Tích FFT
Biến dòng CT đo lường tức thời dạng sóng tải phi tuyến (VFD, UPS, biến tần), chip DSP tách dải sóng hài bậc 2 đến 50 trong chu kỳ micro-giây.
Phát Dòng Nghịch Đảo Bù Pha
Mô-đun 3-Level IGBT Coepower phát ra dòng điện có biên độ bằng đúng biên độ sóng hài nhưng lệch pha 180° để triệt tiêu trực tiếp tại thanh cái.
Khôi Phục Sóng Sin 50Hz Chuẩn
Dòng điện chảy ngược về máy biến áp và lưới cấp điện trở lại dạng hình sin chuẩn, khống chế chỉ số méo THD-i luôn dưới 3%.

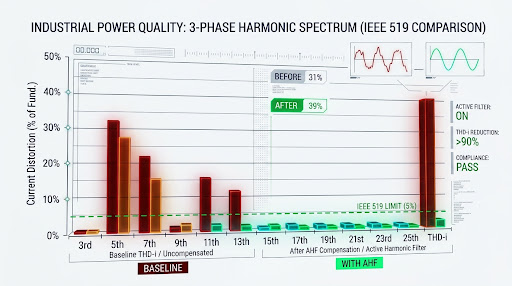

HARMONIC SPECTRUM FFT & IEEE 519 COMPLIANCE
Đối chiếu phổ sóng hài trước và sau khi bù
Sóng hài bậc 5 (250Hz)
26.8% → 1.2%
Sóng hài bậc 7 (350Hz)
18.4% → 0.9%
Sóng hài bậc 11 (550Hz)
12.1% → 0.6%
Hệ số công suất Cosφ
0.78 → 0.99
HARDWARE ARCHITECTURE & TECHNICAL MATRIX
Kiến trúc modular rack & bảng thông số kỹ thuật

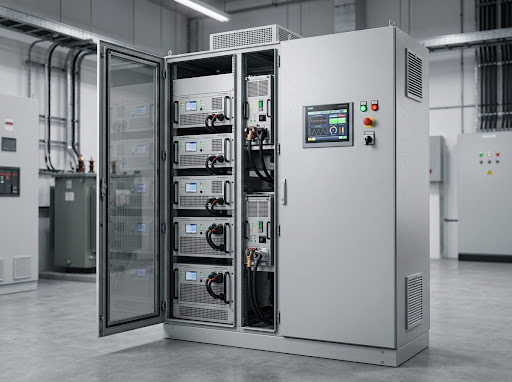

IP30 / IP42Tủ AHF/SVG Đứng 600A
Màn hình cảm ứng màu HMI 10-inch trực quan, khay trượt cắm nóng Hot-swap, vận hành bảo trì an toàn không cần ngắt điện toàn trạm.
| Hạng mục thông số | Dải đặc tính tiêu chuẩn Coepower | Ghi chú vận hành |
|---|---|---|
| Dải điện áp hoạt động | 220V / 380V / 400V / 480V / 690V AC ± 15% | Tương thích linh hoạt 3P3W & 3P4W, tần số 50/60Hz ± 5% |
| Dung lượng module & Tủ | Module: 15A – 150A | Tủ trọn bộ: 100A – 1500A | Chuẩn Rack 19 inch (3U/4U/5U), module kéo trượt hot-swap |
| Khả năng lọc sóng hài | Bậc 2 đến bậc 50 (toàn dải hoặc chọn lọc 12 bậc) | Lọc đồng thời cả sóng hài chẵn và hài lẻ với tỷ lệ triệt tiêu > 90% |
| Hiệu quả kiểm soát THD-i | THD-i < 3% tại điểm đo đấu nối (PCC) | Tuân thủ tuyệt đối quy chuẩn kỹ thuật IEEE 519-2022 & IEC 61000-4-30 |
| Bù công suất phản kháng | Bù 2 chiều Capacitive & Inductive (Cosφ ≥ 0.99) | Bù vô công siêu tốc không bước nhảy, xóa bỏ 100% tiền phạt vô công |
| Tốc độ phản hồi tổng thể | < 5ms (Thời gian tính toán FFT < 0.1ms) | Thời gian phản hồi tức thời < 100μs, triệt tiêu dòng xung cực hạn |
| Cấu trúc mạch động lực | 3-Level NPC IGBT Topology (Đức / Nhật Bản) | Giảm 60% tổn hao điện năng & tần số đóng cắt tối ưu 20kHz |
| Hiệu suất module định mức | ≥ 97.5% ở 100% tải công suất đầy đủ | Tổn hao nội tại cực thấp, quạt làm mát biến tần tự điều tốc |
| Khả năng ghép song song | Tối đa 10 module / tủ, kết nối đến 30 tủ song song | Cơ chế Master/Slave tự nhận diện thông minh không cần cài đặt lại |
| Truyền thông & SCADA | Modbus RTU RS485, Modbus TCP/IP, RJ45 | Giao tiếp màn hình HMI 7″/10″, tích hợp trọn vẹn DCS/EMS/BMS |
| Cấp bảo vệ & An toàn | IP30 / IP42 / IP54, tự ngắt bảo vệ < 1ms | Chống sét lan truyền Type II, bảo vệ quá dòng, ngắn mạch, quá nhiệt |
Chứng nhận tiêu chuẩn: IEC 61000-4-30 • IEEE 519-2022 • CE • ISO 9001:2015
EQUIPMENT PORTFOLIO & HARDWARE SHOWCASE

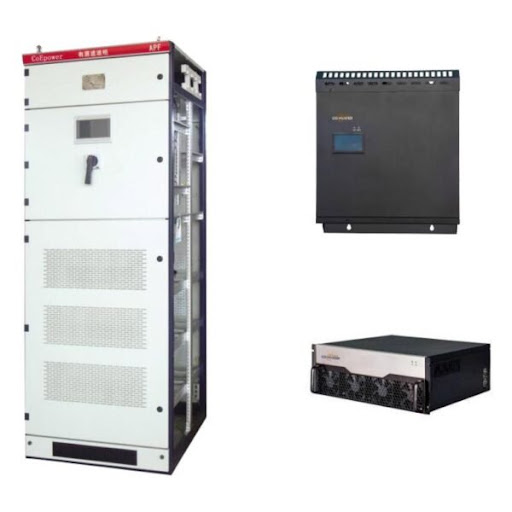

Hệ thống thiết bị xử lý sóng hài & chất lượng điện năng Coepower
Dải thiết bị công nghiệp chuẩn hóa dạng Module Rack 19-inch, Tủ đứng sàn công suất lớn và Bộ bù SVG phân tán sản xuất theo tiêu chuẩn quốc tế IEC & IEEE.

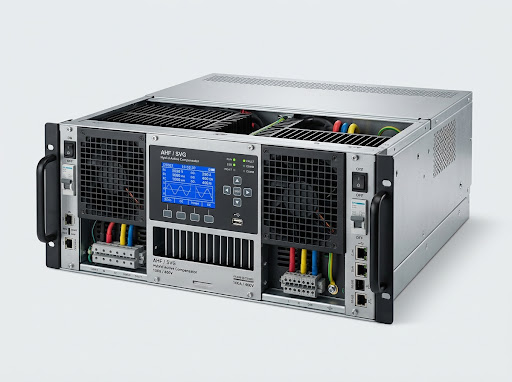

Rack 19" ModuleCOEPOWER AHF-R SERIES
Module Rack 19″ (30A – 150A)
Module dạng ngăn kéo chuẩn 19 inch 3U/4U/5U, công nghệ 3-Level IGBT, trang bị màn hình LCD hiển thị dạng sóng FFT thời gian thực, tản nhiệt nhôm cưỡng bức.
- Điện áp: 400V / 480V / 690V AC
- Dải lọc: Bậc 2 đến 50th
- Kết nối: Busbar cắm nóng Hot-swap
Cabinet 100A–1500ACOEPOWER AHF-C SERIES
Tủ AHF/SVG Đứng Sàn
Tủ phân phối tích hợp trọn gói IP30/IP42/IP54, màn hình cảm ứng HMI 10 inch trực quan, tích hợp ACB/MCCB, SPD bảo vệ chống sét lan truyền Type II và quạt tản nhiệt cưỡng bức.
- Dung lượng: 100A đến 1500A+
- Màn hình: Color Touch HMI 10″
- Chuẩn vỏ: Thép tấm sơn tĩnh điện 2.0mm

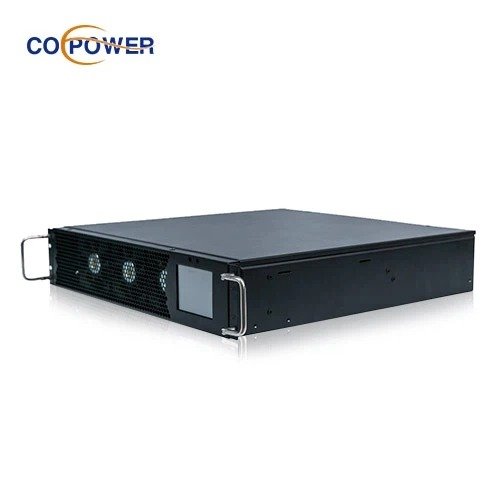

SVG PFC ModuleCOEPOWER SVG SERIES
Bộ Bù Vô Công SVG (30–500kvar)
Tự động bù công suất phản kháng hai chiều (cảm kháng và dung kháng) tuyến tính liên tục, không gây hiện tượng quá bù hay kích nổ cộng hưởng tụ điện.
- Hệ số Cosφ: Cosφ ≥ 0.99 liên tục
- Thời gian: Đáp ứng siêu tốc < 5ms
- Cơ chế bù: Không bước nhảy 2 chiều

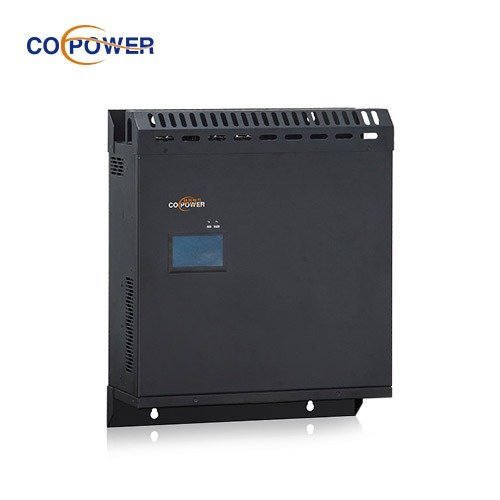

Wall-MountedCOEPOWER MINI-W SERIES
Lọc Treo Tường (15A – 100A)
Thiết kế gắn tường gọn nhẹ, chuyên dụng cho tủ phân phối tầng DB, hệ thống trạm bơm, Chiller HVAC đơn lẻ, máy phát điện hoặc vị trí có không gian giới hạn.
- Lắp đặt: Treo tường / Gắn hông tủ
- Dung lượng: 15A, 30A, 50A, 100A
- Tiết kiệm: 0m² diện tích sàn tủ
Khả năng triệt tiêu sóng hài vượt trội trong môi trường khắc nghiệt
Toàn bộ mô-đun công suất Coepower trang bị bo mạch phủ keo bảo vệ 3 lớp chống ẩm, chống bụi dẫn điện và ăn mòn hóa chất (Conformal Coating Class 3C3/3S2 theo IEC 60721-3-3), vận hành bền bỉ trên 100.000 giờ trong các ngành thép, hóa chất và xi măng.
MULTIFUNCTIONAL ADVANTAGE
Tích hợp đa nhiệm 3-trong-1 trên một thiết bị
Không chỉ dừng lại ở chức năng lọc sóng hài, hệ thống AHF của BKET còn tối ưu hoá chất lượng toàn diện cho lưới phân phối nhà máy thông qua 3 chế độ hoạt động đồng thời.
1. Lọc Sóng Hài Chủ Động (AHF)
Triệt tiêu chọn lọc hoặc đồng thời đến 50 bậc sóng hài. Loại bỏ hoàn toàn nguy cơ cháy nổ tụ bù tĩnh, chống quá nhiệt máy biến áp và hiện tượng cộng hưởng nguy hiểm.
2. Bù Vô Công Siêu Tốc (SVG)
Tự động bù cả công suất phản kháng cảm kháng (Inductive) và dung kháng (Capacitive) liên tục không có bước nhảy. Duy trì hệ số công suất Cosφ ≥ 0.99 ở mọi cấp độ tải.
3. Cân Bằng Tải 3 Pha Động
Điều tiết công suất giữa các pha lệch nhau, triệt tiêu dòng điện chạy trên dây trung tính (Neutral). Bảo vệ cáp ngầm, giảm tổn hao và ngăn chặn sụt áp đột biến.
KEY INDUSTRIAL APPLICATIONS
Ứng dụng trọng điểm tại các nhà máy công nghiệp
Phù hợp cho mọi hệ thống sử dụng tải phi tuyến mật độ cao
Bán dẫn & Điện tử
Phòng sạch SMT, robot tự động hóa và dây chuyền lắp ráp chip đòi hỏi điện áp sạch tuyệt đối, không có gai nhọn sóng hài gây lỗi phôi.
Thép & Luyện kim
Lò hồ quang điện, máy cán thép và máy hàn công suất lớn gây sụt áp liên tục và phát sinh sóng hài bậc cao cực mạnh.
Dệt nhuộm & Ép nhựa
Hàng trăm cụm biến tần (VFD) điều khiển động cơ dệt, trục ép đùn hoạt động đồng thời gây méo dạng sóng dòng điện nghiêm trọng.
Trung tâm Dữ liệu & Tòa nhà
Hệ thống UPS công suất lớn, nguồn xung Server Data Center và hệ thống Chiller HVAC làm lệch pha và méo dạng điện áp trạm.
KHÁCH HÀNG TIÊU BIỂU TIN DÙNG GIẢI PHÁP BKET
MORE THAN 150+ INDUSTRIAL PLANTS DEPLOYED
DỊCH VỤ ĐO ĐẠC HIỆN TRƯỜNG
Đăng ký khảo sát & đo sóng hài miễn phí tại nhà máy
Kỹ sư chất lượng điện của BKET sẽ mang thiết bị chuyên dụng tiêu chuẩn Class-A đến đo đạc trực tiếp, phân tích phổ sóng hài và xuất báo cáo khuyến nghị phương án tối ưu.
