Hệ thống giám sát & quản trị năng lượng thông minh BKET-EMS
Số hóa toàn diện dữ liệu năng lượng (Điện, Nhiệt, Khí nén, Nước, Nhiên liệu) theo thời gian thực từ hiện trường nhà máy. Tự động tính toán đường cơ sở EnB, chỉ số hiệu suất EnPI và kích hoạt cảnh báo thông minh giúp cắt giảm 8% – 15% chi phí vận hành.
Tần suất xử lý
100% real-time
Chu kỳ quét từng giây qua giao thức IoT công nghiệp OPC UA / MQTT.
Hiệu quả kiểm chứng
8% – 15% GIẢM
Cắt giảm tổn thất vô công và phát hiện lãng phí chạy không tải.
Tiêu chuẩn quốc tế
ISO 50001:2018
Tự động lập hồ sơ EnPI, EnB và báo cáo xem xét năng lượng định kỳ.
Độ tin cậy hạ tầng
Zero data loss
Cơ chế Edge Caching cục bộ tự đồng bộ khi tái lập mạng kết nối.
HẠ TẦNG KỸ THUẬT TIÊU CHUẨN CÔNG NGHIỆP
Kiến trúc thu thập & quản trị năng lượng 4 tầng
Mô hình khép kín theo chuẩn IEC 62443 kết nối từ đồng hồ hiện trường tới máy chủ phân tích dữ liệu phân tán tốc độ cao.
FIELD LEVEL
Thiết bị đo hiện trường
Cảm biến và đồng hồ chuyên dụng thu nhận trực tiếp dòng chảy năng lượng trong dây chuyền.
- Power Meter đa năng Class 0.2S (Modbus RTU)
- Lưu lượng kế hơi bão hòa Vortex & Khí nén
- Cảm biến nhiệt độ PT100, áp suất Piezoelectric
- Cảm biến mức bồn dầu & Lưu lượng kế siêu âm
EDGE GATEWAY
Thu thập & Chuyển đổi
Trạm Edge Gateway công nghiệp đóng vai trò gom dữ liệu từ hàng trăm nút đo lường phân tán.
- Tủ BKET-Edge Box đa cổng RS-485 cô lập quang
- Chuyển đổi Modbus TCP / MQTT Publisher an toàn
- Hạ tầng truyền dẫn Cáp quang công nghiệp / 4G VPN
- Bộ đệm cục bộ chống rớt gói tin (Local Buffer)
CORE COMPUTING
Máy chủ & Xử lý biên
Lưu trữ chuỗi thời gian (Time-Series) và chạy mô hình học máy tính toán hiệu suất tức thời.
- Cơ sở dữ liệu TSDB chuyên dụng triệu bản ghi/giây
- Bộ lọc dữ liệu nhiễu & Khử sai số đo (Kalman Filter)
- Thuật toán AI tự động nhận diện đỉnh phụ tải
- Tường lửa công nghiệp & Bảo mật IEC 62443-4-2
APPLICATION
Ứng dụng & Quản trị EMS
Trực quan hóa đa nền tảng cho quản đốc, kỹ sư vận hành và ban giám đốc nhà máy.
- Web SCADA Dashboard tương thích mọi trình duyệt
- Ứng dụng Mobile iOS/Android theo dõi phụ tải 24/7
- Cảnh báo tức thì qua Telegram Bot / SMS / Email
- Xuất tự động báo cáo ISO 50001 và ESG Carbon Scope 2
LIVE TELEMETRY SIMULATION // VẬN HÀNH TRỰC TUYẾN
Mô phỏng trung tâm điều hành năng lượng số BKET-EMS
Phụ tải thực tế vs. đường cơ sở EnB (24 giờ) Đơn vị: kW
Lộ xuất tuyến 22kV / 0.4kV SLD TELEMETRY
- Lộ Feeder 01 – Phân xưởng Ép1.420 kW (92%)
- Lộ Feeder 02 – Dây chuyền Sấy980 kW (68%)
- Lộ Feeder 03 – Trạm Khí nén750 kW (81%)
- Lộ Feeder 04 – Trạm Chiller610 kW (45%)
CÔNG CỤ PHÂN TÍCH CHUYÊN SÂU
6 phân hệ phần mềm thiết kế cho chuyên gia năng lượng
Trực quan hóa đa chiều từ mức phân tích vi mô chất lượng sóng hài đến báo cáo vĩ mô chỉ số EnPI phục vụ đánh giá tuân thủ ISO 50001.
MODULE 01
Phân tích Chất lượng điện năng
Theo dõi và ghi nhận sóng hài điện áp và dòng điện lên đến bậc 63, đo lường độ mất cân bằng pha, sụt áp ngắn hạn (sag/swell) và hiện tượng nhấp nháy điện áp (flicker) theo chuẩn IEEE 519.
MODULE 02
Theo dõi EnPI & Đường cơ sở EnB
Tự động xây dựng mô hình hồi quy đa biến (Multivariable Regression) giữa năng lượng tiêu thụ với sản lượng thực tế và nhiệt độ môi trường, đánh giá mức tiết kiệm chính xác theo ISO 50001:2018.
MODULE 03
Phát hiện Lãng phí & Cảnh báo AI
Thuật toán nhận diện phụ tải không tải (baseload idle) ngoài ca làm việc, rò rỉ khí nén ban đêm, chạy quạt hút dư thừa. Kích hoạt thông báo đa kênh Telegram, SMS ngay khi vượt ngưỡng công suất.
MODULE 04
Quản lý Định mức & Chi phí Ca kíp
Phân bổ dòng năng lượng vào từng mã sản phẩm (SKU) và từng ca vận hành. Tính toán biểu giá điện 3 giá (Cao điểm, Bình thường, Thấp điểm) để tối ưu hóa kế hoạch sản xuất tránh giờ cao điểm.
MODULE 05
Giám sát Phát thải Carbon GHG
Quy đổi trực tiếp số liệu tiêu thụ điện, than, sinh khối, gas và dầu FO/DO sang kg CO2 tương đương (Scope 1 & Scope 2) theo hệ số phát thải lưới điện quốc gia, sẵn sàng dữ liệu cho báo cáo ESG.
MODULE 06
Báo cáo Kiểm toán Năng lượng
Tự động kết xuất biểu mẫu báo cáo tình hình sử dụng năng lượng trọng điểm và hồ sơ xem xét năng lượng theo quy định nhà nước chỉ với 1 cú nhấp chuột, loại bỏ hoàn toàn việc cộng sổ thủ công.
PHẦN CỨNG IOT CHUYÊN DỤNG NHÀ MÁY
Hệ thống phần cứng đồng bộ do BKET cung cấp & tích hợp
Toàn bộ thiết bị đo đạc và tủ truyền thông đạt chứng nhận xuất xứ chính hãng, tiêu chuẩn công nghiệp hoạt động ổn định trong môi trường khắc nghiệt 24/7/365.
GATEWAY EDGE
Bộ xử lý biên BKET-Edge Box
Vi xử lý công nghiệp chịu nhiệt độ cao -20°C ~ 70°C. Tích hợp 64 cổng truyền thông RS485 cô lập chống sét lan truyền, 2 cổng Gigabit LAN, 4G LTE dự phòng.
POWER METER
Đồng hồ đa năng Class 0.2S / 0.5S
Đo lường 65 thông số điện (U, I, P, Q, S, cos φ, F, THD, k-factor). Giao thức Modbus RTU / BACnet. Khả năng tích hợp cuộn Rogowski đo không ngắt điện.
THERMAL & STEAM
Lưu lượng kế hơi Vortex & Siêu âm
Bù áp suất và nhiệt độ tức thời cho hơi bão hòa/quá nhiệt. Đồng hồ siêu âm kẹp ngoài ống đo lưu lượng nước lạnh Chiller không can thiệp cơ khí.
PRESSURE & GAS
Cảm biến Áp suất & Đo khí nén
Cảm biến áp suất Piezoelectric dải đo 0-16 bar đáp ứng 1ms, đo lưu lượng nhiệt khí nén lắp trực tiếp dưới áp lực (hot-tapping không dừng máy).
HIỆU QUẢ ĐẦU TƯ RÕ RÀNG
So sánh quản trị thủ công vs. hệ thống số hóa BKET-EMS
Sự khác biệt căn bản giữa việc thụ động chờ hóa đơn tiền điện và chủ động kiểm soát chi phí từng giây từ phòng điều hành.
| TIÊU CHÍ SO SÁNH | QUẢN LÝ THỦ CÔNG TRUYỀN THỐNG | HỆ THỐNG TỰ ĐỘNG BKET-EMS |
|---|---|---|
| Tần suất & Cách thức thu thập | Kỹ thuật viên ghi chép sổ sách 1-2 lần/ngày, dữ liệu rời rạc và dễ sai số. | Tự động cập nhật 1 giây/lần từ đồng hồ qua IoT, dữ liệu chuẩn xác 100%. |
| Phát hiện sự cố & Lãng phí | Cuối tháng nhận hóa đơn tiền điện mới biết chi phí tăng đột biến. | Cảnh báo tức thời trong 5 giây qua Telegram/SMS khi rò rỉ hoặc quá tải. |
| Đánh giá Suất tiêu hao (EnPI) | So sánh thô số kWh giữa các tháng, không phản ánh biến động sản lượng. | Chuẩn hóa qua mô hình hồi quy đa biến EnB & EnPI chuẩn ISO 50001:2018. |
| Giám sát Thiết bị phụ trợ | Không phát hiện được máy nén khí chạy không tải hay chiller vận hành non tải. | Định vị chính xác thời điểm lãng phí, đề xuất giải pháp điều độ phụ tải. |
| Thời gian Hoàn vốn Dự án | Không có cơ sở tính toán ROI, chi phí vận hành tăng đều qua các năm. | Hoàn vốn chỉ sau 6 – 12 tháng từ 8% – 15% điện năng tiết kiệm được. |
QUY TRÌNH KỸ THUẬT TIÊU CHUẨN
4 bước triển khai hệ thống BKET-EMS tại nhà máy
Cam kết: Zero-downtime không dừng dây chuyền
Khảo sát & Lập sơ đồ IoT
Chuyên gia khảo sát thực địa trạm biến áp, tủ phân phối, mạng đường ống khí nén và lò hơi. Thiết kế giải pháp kết nối cáp quang hoặc không dây phù hợp cấu trúc nhà máy.
Lắp đặt Tủ Edge & Đồng hồ
Thi công gắn biến dòng hở (Split-core CT) hoặc Rogowski coil không cần ngắt điện dây chuyền sản xuất. Lắp đặt tủ BKET-Edge Box và chạy dây mạng tín hiệu chống nhiễu.
Cài đặt Server & Cấu hình EnPI
Triển khai hệ thống phần mềm BKET-EMS tại máy chủ nhà máy (On-Premise) hoặc Cloud riêng. Thiết lập sơ đồ nguyên lý trực quan, công thức tính suất tiêu hao và ngưỡng cảnh báo.
Đào tạo & Bàn giao Chủ quyền
Tập huấn chuyên sâu cho đội ngũ quản lý năng lượng và kỹ sư vận hành nhà máy. Bàn giao mã nguồn/database độc lập, hỗ trợ cập nhật và bảo trì liên tục 24/7.
MINH CHỨNG THỰC TẾ
Dự án triển khai và đối tác công nghiệp tin cậy
Bảo mật dữ liệu chuẩn ISO 27001
DOANH NGHIỆP CÔNG NGHIỆP TRỌNG ĐIỂM TIN DÙNG GIẢI PHÁP BKET
Đánh giá cân bằng năng lượng & Mạng nhiệt thực tế
Khảo sát và hiệu chuẩn luồng truyền nhiệt – khí nén trực tiếp tại hiện trường phân xưởng bằng máy đo lưu lượng di động siêu âm chuẩn VILAS.

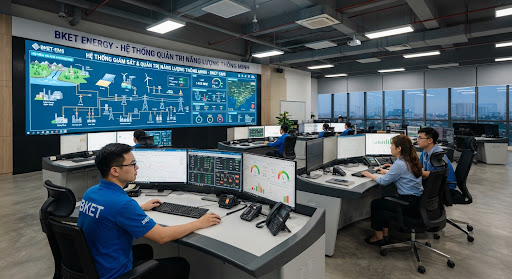

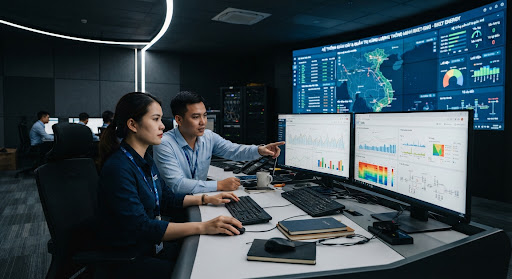

Vận hành trung tâm giám sát phụ tải 24/7
Hạ tầng máy chủ xử lý dữ liệu tập trung bảo đảm kết nối ổn định cho các nhà máy có quy mô từ 50 đến hơn 500 điểm đo lường.
PHÒNG KỸ THUẬT CÔNG NGHỆ BKET
Đăng ký trải nghiệm demo & khảo sát hiện trường
Nhận tư vấn giải pháp đo lường, tính toán phương án hoàn vốn và thiết lập phiên Demo trực tiếp phần mềm BKET-EMS trên dữ liệu mô phỏng nhà máy của quý doanh nghiệp.
