Giải pháp tận dụng nhiệt khói thải lò hơi: bộ hâm nước & bộ sấy không khí
Thu hồi 60% – 80% nhiệt thất thoát từ khói thải • Giảm 10% – 25% chi phí nhiên liệu • Nâng cao hiệu suất lò hơi thêm 5% – 10%.

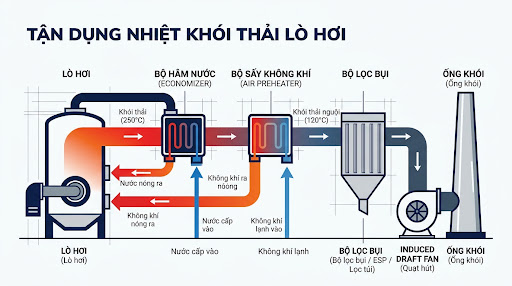

Sơ đồ kỹ thuật nguyên lý chu trình kín
Cơ chế truyền nhiệt đối lưu & bức xạ thu hồi nhiệt khói thải
Quy trình vận hành nhiệt động: Dòng khói thải mang nhiệt lượng dư thừa sau buồng đốt lò hơi (nhiệt độ ban đầu từ 220°C – 280°C) lần lượt được dẫn qua Bộ Hâm Nước (Economizer) để truyền nhiệt cho nước cấp vào bao hơi (gia nhiệt từ 30°C lên 80°C – 105°C). Tiếp theo, khói thải tiếp tục đi qua Bộ Sấy Không Khí (Air Preheater) để sấy nóng luồng gió cấp buồng đốt (gia nhiệt từ 30°C lên 100°C – 150°C). Cuối cùng, dòng khói đã hạ nhiệt an toàn (120°C – 140°C) được quạt hút ID Fan hút qua hệ thống lọc bụi túi vải/cyclone trước khi thoát ra ống khói, triệt tiêu nguy cơ cháy túi vải lọc và quá nhiệt cánh quạt.
01 · Bảo vệ bao hơi tránh sốc nhiệt
Nước cấp được gia nhiệt trước khi bơm vào thân lò giúp triệt tiêu hiện tượng sốc nhiệt kim loại tại các mối hàn giáp mí, giảm giãn nở nhiệt không đều, gia tăng độ bền thân lò thêm hàng chục năm.
02 · Tối ưu cháy nhiên liệu ẩm
Gió cấp buồng đốt được sấy nóng 100°C – 150°C giúp nhiên liệu sinh khối (dăm gỗ ẩm, mùn cưa, trấu) bốc cháy tức thì, giảm tỷ lệ không khí thừa α, triệt tiêu khí CO chưa cháy hết và không tạo khói đen.
03 · Kiểm soát điểm sương axit
Kỹ sư BKET tính toán chính xác điểm sương axit (Acid Dew Point: 110°C – 118°C), duy trì nhiệt độ khói xả tối ưu ở mức 125°C – 135°C để vừa tối đa hóa thu hồi nhiệt, vừa loại bỏ rủi ro ăn mòn ống do axit sunfuric (H2SO4).

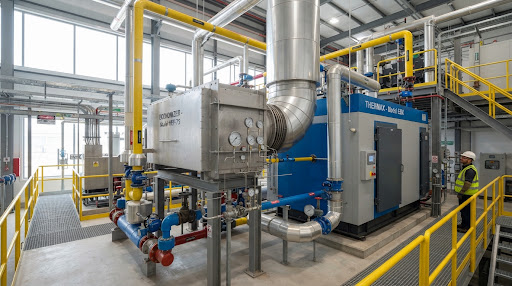

Lắp đặt thực tế: bộ hâm nước 15 tấn/giờPhân hệ thu hồi nhiệt thứ nhất
Bộ hâm nước lò hơi (economizer)
Bộ hâm nước là thiết bị trao đổi nhiệt bề mặt, tận dụng nhiệt lượng từ khói thải rời khỏi phần đối lưu của lò hơi để gia nhiệt cho nước cấp trước khi đi vào bao hơi. Giúp giảm tiêu hao nhiên liệu từ 4% đến 8% và giảm tải biến thiên nhiệt buồng sinh hơi.
Cấu tạo kỹ thuật đạt chuẩn công nghiệp
- Vỏ bọc chịu lực & cách nhiệt: Kết cấu khung thép hình, bảo ôn bông gốm Ceramic/Rockwool tỷ trọng cao 100–120 kg/m³, vỏ bọc ngoài bằng tôn mạ màu hoặc Inox 304 thẩm mỹ cao.
- Chùm ống trao đổi nhiệt: Sử dụng ống thép đúc không hàn chuyên dụng chịu áp suất cao (tiêu chuẩn ASTM A106 Gr.B, 20G) với các quy cách đường kính danh định Ø34, Ø42, Ø49, Ø51 mm uốn lượn liên tục không mối nối trong dòng khói.
- Ống tản nhiệt Fin xoắn/gai (Finned Tubes): Tăng diện tích tiếp xúc trao đổi nhiệt lên gấp 3 – 5 lần so với ống trơn thông thường, giảm kích thước và trọng lượng thiết bị.
- Hệ thống van phụ trợ: Trang bị cụm van xả khí tự động (Air vent), van xả đáy xỉ cặn, van bypass đường nước và đồng hồ đo áp suất, nhiệt độ tại đầu vào – đầu ra.
1. Ống thép có cánh (finned)
Hệ số truyền nhiệt rất cao, kích thước siêu gọn nhẹ. Thích hợp lò đốt dầu, khí gas, than cám tinh hoặc biomass ít bụi.
2. Ống thép trơn (bare tube)
Khoảng cách bước ống rộng, hạn chế tối đa bám dính tro xỉ. Tối ưu cho lò tầng sôi đốt trấu rời, than bùn, mùn cưa.
3. Bộ hâm bằng gang (cast iron)
Chịu ăn mòn hóa học SO2/SO3 tuyệt đối khi đốt dầu FO có hàm lượng lưu huỳnh cao, tuổi thọ vận hành cực bền bỉ.
4. Kiểu sôi & chưa sôi
Bộ hâm chưa sôi (nước ra dưới điểm bão hòa 20-30°C) hoặc kiểu sôi (cho phép bốc hơi 10-15% nước cấp trực tiếp).
Design code: TCVN 7704 – 2007
Thông số kỹ thuật tiêu chuẩn bộ hâm nước BKET
| Dải công suất lò hơi | Quy cách ống truyền nhiệt | Áp suất thiết kế | ΔT nước cấp tăng thêm | Tỷ lệ giảm khói thải | Mức tiết kiệm nhiên liệu |
|---|---|---|---|---|---|
| 2.0 – 5.0 Tấn hơi/giờ | ASTM A106B Ø34 x 3.5 mm (Fin / Trơn) | Tới 16.0 bar | +35°C đến +45°C | Giảm 60°C – 75°C | 3.5% – 5.5% |
| 6.0 – 15.0 Tấn hơi/giờ | ASTM A106B Ø42 x 4.0 mm / Fin xoắn | Tới 20.0 bar | +45°C đến +55°C | Giảm 70°C – 85°C | 4.8% – 7.0% |
| 18.0 – 35.0 Tấn hơi/giờ | ASTM A106B Ø51 x 4.5 mm / Multi-path | Tới 25.0 bar | +50°C đến +65°C | Giảm 80°C – 95°C | 5.5% – 8.2% |
Phân hệ thu hồi nhiệt thứ hai
Bộ sấy không khí lò hơi (air preheater – APH)
Bộ sấy không khí tận dụng nguồn nhiệt còn lại sau bộ hâm nước để gia nhiệt cho luồng không khí thổi cấp vào buồng lửa (Primary & Secondary Air) lên tới 100°C – 160°C. Đây là chìa khóa quyết định để đốt cháy triệt để nhiên liệu sinh khối có độ ẩm cao.
Tác động quyết định đến động học buồng đốt
Đốt kiệt nhiên liệu ẩm
Sấy khô sơ bộ dăm băm (độ ẩm 35-45%), trấu hạt tươi, giúp nhiên liệu bắt lửa tức thì khi chạm mặt ghi.
Tăng nhiệt buồng đốt
Nâng nhiệt ngọn lửa lên thêm 150°C – 200°C, gia tăng khả năng truyền nhiệt bức xạ cho dàn ống vách ướt.
Giảm tổn thất q3 & q4
Triệt tiêu tổn thất do cháy không hoàn toàn về mặt hóa học và cơ học; giảm hàm lượng carbon trong tro bay.
Không khói đen
Giảm hệ số thừa khí α, giảm lưu lượng khói sinh ra, từ đó giảm điện năng tiêu thụ của quạt hút ID Fan.
Hệ thống APH lò tầng sôi sinh khốiCác dạng kết cấu APH chế tạo bởi BKET
Vertical Tubular APH
Dạng ống chùm đứng
Khói đi trong ống từ trên xuống, tự rửa bụi bằng trọng lực, rất khó tắc bụi.
Horizontal Tubular APH
Dạng ống chùm nằm
Thiết kế tối ưu cho các nhà lò hạn chế về chiều cao lắp đặt trần.
Welded Plate Type APH
Dạng tấm hàn ghép
Hiệu suất truyền nhiệt cực cao trên thể tích nhỏ gọn, tổn thất áp suất thấp.
Đánh giá định lượng kỹ thuật
Bảng so sánh hiệu quả trước và sau khi lắp đặt hệ thống thu hồi nhiệt khói thải
Dữ liệu đo kiểm thực tế thu thập từ dự án nâng cấp lò hơi công suất 10 tấn/giờ vận hành bằng nhiên liệu Biomass (viên nén & dăm băm) do BKET triển khai.
| Chỉ tiêu vận hành & đo kiểm | Trước khi lắp đặt (lò nguyên bản) | Sau khi lắp đặt (bộ hâm nước + APH BKET) | Mức độ cải thiện / lợi ích đo được |
|---|---|---|---|
| Nhiệt độ khói thải trước ống khói (Tkhói) | 255°C – 270°C (Thất thoát nhiệt lớn) | 125°C – 135°C (Nhiệt an toàn) | Hạ ΔT 130°C (-50%) |
| Nhiệt độ nước cấp vào bao hơi (Tnước) | 28°C – 32°C (Nước lạnh bể chứa) | 95°C – 102°C (Qua Economizer) | Tăng +68°C nhiệt nước cấp |
| Nhiệt độ gió cấp buồng đốt (Tgió) | 30°C (Gió môi trường xung quanh) | 115°C – 135°C (Qua APH) | Tăng +95°C nhiệt độ gió |
| Hiệu suất nhiệt tổng thể của lò hơi (η) | 76.5% – 78.0% | 86.2% – 88.5% | Tăng +8.5% đến +10.5% |
| Suất tiêu hao nhiên liệu (Biomass/Tấn hơi) | 195 kg viên nén / tấn hơi | 165 kg viên nén / tấn hơi | Tiết kiệm 15.4% nhiên liệu |
| Chi phí nhiên liệu tiết kiệm (Lò 10T, 20h/ngày) | 0 VNĐ (Thất thoát trực tiếp ra trời) | 210.000.000 – 260.000.000 VNĐ / Tháng | Thu hồi vốn trong 7.5 tháng |
| Tình trạng quạt hút ID Fan & Lọc bụi túi vải | Thường xuyên cháy túi vải lọc, quá nhiệt quạt | Khí vào 130°C: Hoạt động bền bỉ, ổn định tuyệt đối | Bảo vệ 100% thiết bị hạ lưu |
Quy trình chuẩn hóa công nghiệp
5 bước triển khai thực hiện bởi BKET
Phương thức tiếp cận chuyên sâu dựa trên đo kiểm thông số thực tế, tính toán cơ học và cam kết hiệu suất tiết kiệm trước khi ký hợp đồng.
Đo kiểm & khảo sát
Sử dụng máy phân tích khí thải Flue Gas Analyzer (Testo 350) đo đạc lưu lượng, nhiệt độ khói, nồng độ O2, CO, SO2 và khảo sát không gian lắp đặt.
Thiết kế 3D & nhiệt động
Tính toán diện tích truyền nhiệt, tổn thất trở lực khí động (ΔP), mô phỏng dòng chảy CFD và dựng bản vẽ chế tạo chi tiết theo ASME / TCVN.
Chế tạo & hydrotest
Gia công cơ khí tại Xưởng BKET, hàn hồ quang chìm tự động, bọc bảo ôn Rockwool và thử áp lực nước thủy tĩnh (Hydrostatic Test 1.5 lần áp thiết kế).
Lắp đặt nhanh (shutdown)
Tận dụng đợt nghỉ bảo trì cuối tuần của nhà máy để cẩu lắp, kết nối đường khói, đường nước và đường gió. Tuyệt đối không làm gián đoạn sản xuất.
Nghiệm thu & cam kết
Đốt thử lò hơi, đo kiểm lại các thông số nhiệt khói, nhiệt nước cấp và xác nhận chỉ số tiết kiệm nhiên liệu theo đúng hợp đồng cam kết.
Tài liệu kỹ thuật
Bộ hâm nước & bộ sấy không khí BKET (2025)
Bản vẽ thiết kế mẫu, bảng tính kích thước hình học, công thức nhiệt động lực học và các chứng chỉ thử nghiệm.
